RAMON在線電磁超聲式中厚板探傷系統

產品中心

Product Center

瀏覽量:

RAMON在線電磁超聲式中厚板探傷系統

為了克服壓電超聲探傷需要耦合劑、漏檢率高、探傷速度慢、不能檢測高溫物體等諸多缺陷,鐳目公司開發了電磁超聲探傷系統。
沒有此類產品
項目描述

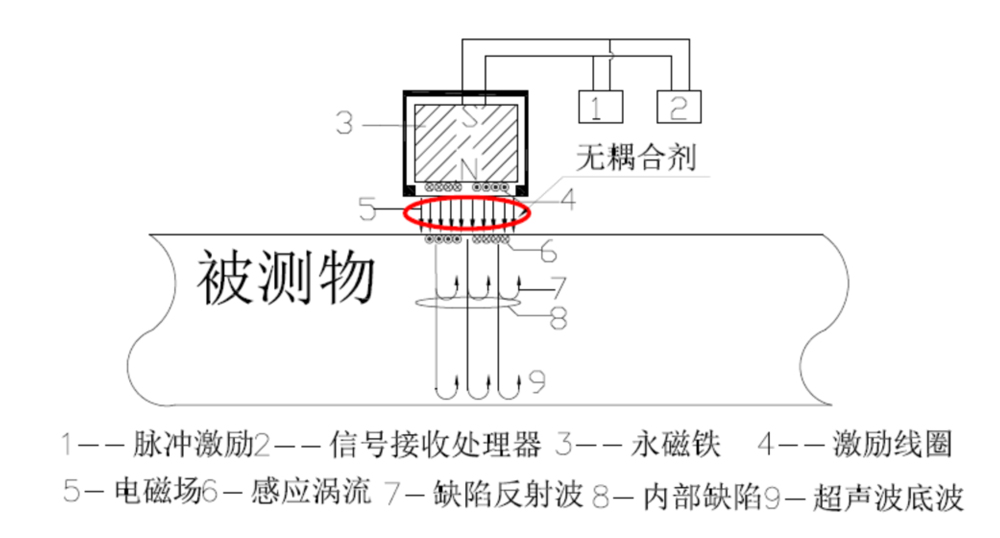

為了克服壓電超聲探傷需要耦合劑、漏檢率高、探傷速度慢、不能檢測高溫物體等諸多缺陷,鐳目公司開發了電磁超聲探傷系統。它具有工作過程無需耦合劑、低漏檢率、探傷速度快、耐高溫、重復性好等諸多優點,能夠準確檢測出被檢物內部的分層、孔洞、非金屬夾雜、剝落、海綿體區域等缺陷,并準確計算這些缺陷的尺寸和位置。





技術指標:

漏檢率 ≥99%
誤報率 ≥99%
重現性 >95%
被測物厚度 6-300
被測物速度(m/s) ≤2
可檢測缺陷最小尺寸 Φ2
信噪比(dB (FBH-2)) ≥12
被測物邊部盲區(mm) ≤15
被測物溫度(℃) -40~650
傳感器壽命(年) >1



功能優勢:

● 非接觸式檢測,無需耦合劑,檢測結果穩定;

● 重除塵系統,避免積灰,維護成本低;

● 受被測物表面油污、銹垢等因素影響,可直接測量;

● 傷速度快,最高達到2米/秒,極大縮短檢測時間;

● 電磁超聲發射成均勻的超聲波場,使各區域的檢測靈敏度均勻,探測缺陷能力強。



典型案例:

序號 成本項分析 離線探傷

采用RAMON在線電磁探傷

效益分析(萬/年)

1 人力成本 16人 使用在線探傷后節省4人 40
2 質量異議 每年有幾百萬~千萬的損失 全覆蓋自動探傷,自動評判,永久歷史數據保存,降低質量糾紛風險。 200
3 噸鋼售價

人工探傷

某殼牌客戶合同必須在線探傷,售價提升5%~25%,以年銷30萬噸,售價4500元/噸,探傷系統占比重10%計算

4500*5%*30*10%=675

4

其它隱性效益



提升客戶忠誠度、企業品牌和生產率,易接大單;




合計

    915

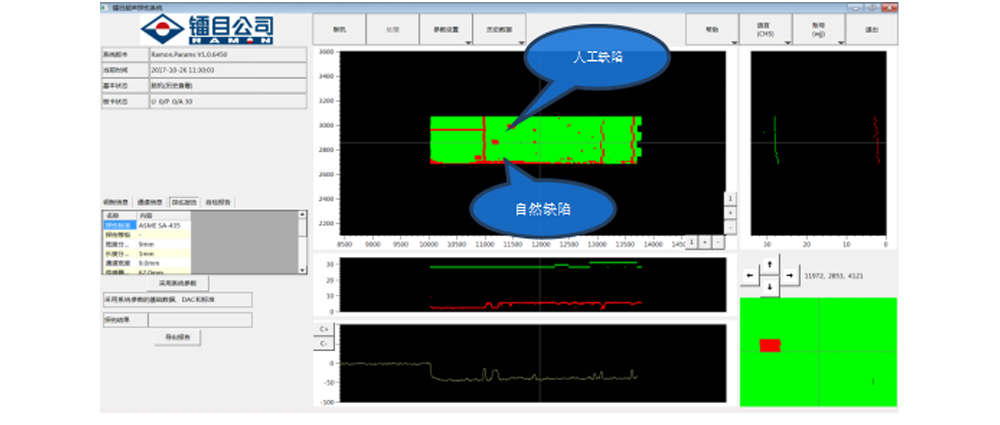

應用效果

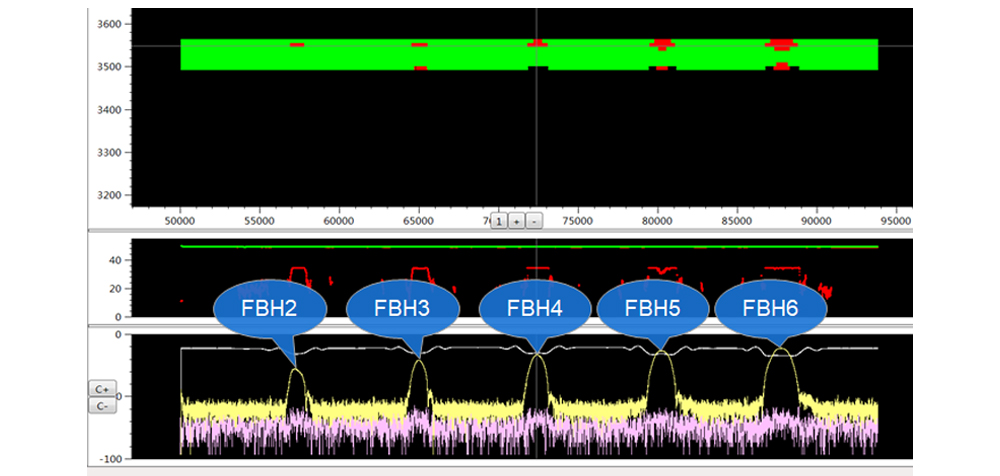

不同缺陷靈敏度



動態試塊測試

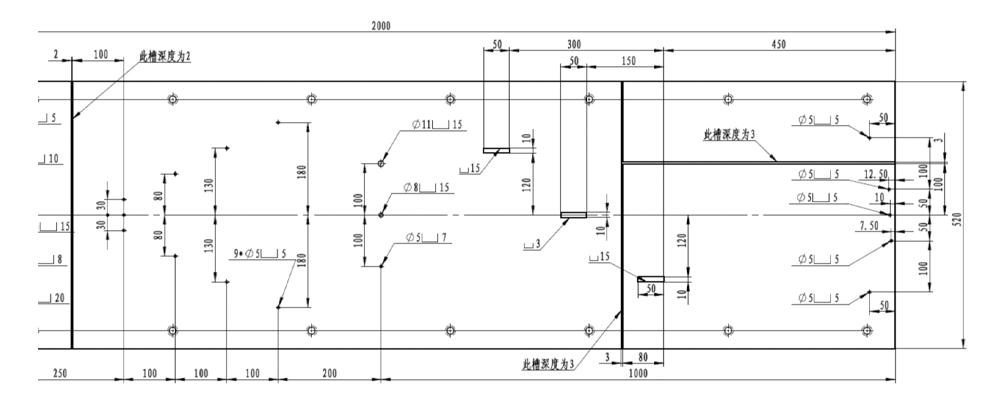

動態試塊圖紙



專利及著作權

專利名稱 專利號 專利類型
電磁超聲檢測系統 2014105204734 發明專利
電磁超聲檢測系統 2014205745904 實用新型
電磁超聲換能器及包括該換能器的在線探傷系統 2012103368980 發明專利
電磁超聲換能器及包括該換能器的在線探傷系統 2012204641186 實用新型
利用電磁超聲的鋼板在線探傷系統 2012100657828 發明專利

RAMON電磁超聲波檢測系統V1.0

2014SR164900

著作權
